یکپارچه‌سازی HMI و SCADA: از پروتکل تا داشبورد مدیریتی

وقتی چند برند PLC در یک سایت کار می‌کنند، انتخاب درست بین OPC UA، Modbus TCP و MQTT تعیین‌کننده موفقیت پروژه SCADA است.

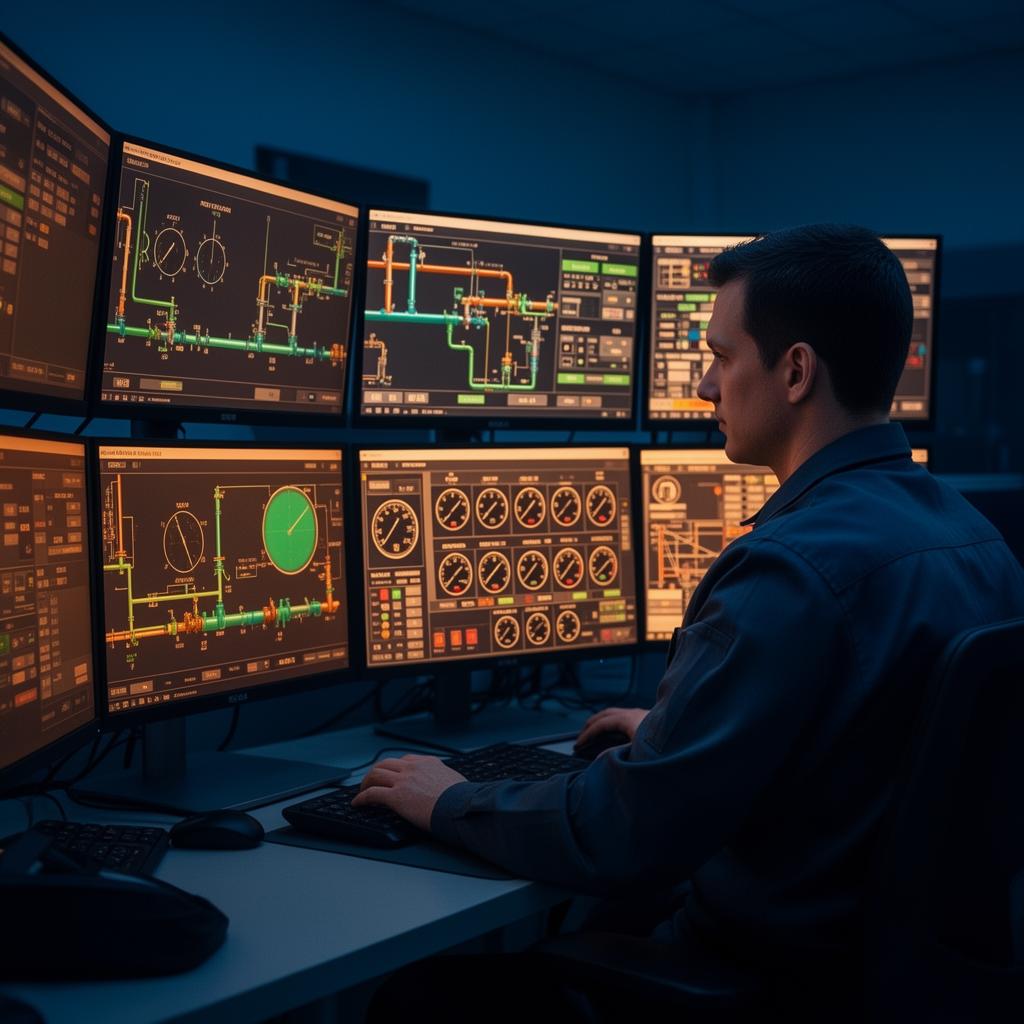

اپراتور در اتاق کنترل SCADA با چندین مانیتور نمایش‌گر داشبورد صنعتی

در معماری اتوماسیون صنعتی، یکپارچه‌سازی لایه مانیتورینگ HMI با لایه نظارتی SCADA برای تحلیل داده‌ها و بهینه‌سازی فرآیندها ضروری است. این یکپارچه‌سازی امکان تبدیل داده‌های خام سنسوری در سطح Field Level را به اطلاعات ارزشمند مدیریتی در سطح Management Level فراهم می‌کند. اما انتخاب پروتکل اشتباه، داشبورد بد طراحی شده یا عدم استفاده از فناوری Edge Computing می‌تواند کل پروژه را به یک صفحه نمایش گران‌قیمت و بی‌فایده تبدیل کند.

انتخاب پروتکل ارتباطی به عنوان پایه یکپارچه‌سازی

انتخاب پروتکل ارتباطی در لایه کنترل، مستقیماً بر میزان تاخیر یا Latency، امنیت و پایداری سیستم تأثیر می‌گذارد. در معماری‌های ترکیبی، استفاده از سخت‌افزارهای واسط مانند Gateway یا تجهیزات Edge Device برای تبدیل پروتکل یا همان Protocol Translation ضروری است.

  • پروتکل Modbus TCP یا RTU: پروتکل ساده و گسترده برای ارتباط با تجهیزات فیلد مانند انواع PLC، سنسورها و درایوها. این پروتکل بر پایه معماری Master-Slave و ساختار داده‌ای Register-based کار می‌کند. محدودیت بزرگ آن عدم وجود امنیت ذاتی و ارسال داده به صورت Clear Text و همچنین نبود قابلیت شناسایی خودکار یا Discovery است، به همین دلیل برای شبکه‌های محلی بسته مناسب است.
  • پروتکل استاندارد OPC UA با شناسه IEC 62541: پروتکل امن و مستقل از پلتفرم، همراه با رمزنگاری پیشرفته TLS و احراز هویت مبتنی بر X.509 Certificate. این استاندارد برای ارتباط بین سیستم‌های ناهمگون یا Heterogeneous Systems و یکپارچه‌سازی با لایه‌های بالادستی ERP یا MES ایده آل است و از هر دو مدل Client-Server و Pub-Sub پشتیبانی می‌کند.
  • پروتکل MQTT با شناسه ISO IEC 20922: یک پروتکل Lightweight و سبک بر پایه الگوی Publish و Subscribe همراه با یک کارگزار مرکزی یا Broker مانند سیستم‌های Mosquitto یا HiveMQ. این پروتکل برای ساختارهای IIO‌T و شبکه‌های با پهنای باند محدود مانند ارتباطات ماهواره‌ای یا Cellular بهینه شده است و سطوح کیفیت خدمات مختلف شامل QoS 0 و 1 و 2 را برای پایداری متغیر ارائه می‌دهد.
  • پروتکل PROFINET با شناسه IEC 61158: پروتکل‌های سرعت بالای Real-Time یا RT و همچنین حالت سنکرون IRT برای اکوسیستم‌های زیمنس و اشنایدر. این استاندارد سرعت بسیار بالایی با زمان سیکل کمتر از ۱ میلی‌ثانیه دارد و رفتار آن کاملاً Deterministic است، اما نیازمند سوییچ‌های صنعتی با پشتیبانی از QoS است.
  • سخت‌افزار Edge Gateway: در معماری‌های ترکیبی شامل تجهیزات مادباس و OPC UA و MQTT، یک لایه سخت‌افزاری Edge Device مانند ماژول‌های زیمنس IOT2050 یا ادونتک ECU-1051 یا ابزار نرم‌افزاری Node-RED وظیفه ترجمه پروتکل‌ها را بر عهده گرفته و داده‌ها را پیش از ارسال، فیلتر و تجمیع می‌کند.

طراحی داشبورد مدیریتی: فراتر از نمایش ساده اعداد

داشبو‌رد مدیریتی باید وضعیت سلامت خط تولید را در یک نگاه یا به صورت At-a-Glance به اپراتور و مدیر فنی منتقل کند. اصول طراحی کارآمد شامل موارد زیر است:

  1. نمایش شاخص‌های کلیدی عملکرد: محاسبه شاخص OEE یا همان بهره‌وری کل تجهیزات با ضرب سه پارامتر میزان در دسترس بودن، عملکرد و کیفیت. نمایش روند تغییرات یا Trending در بازه‌های ۷ روزه یا ۳۰ روزه جهت مقایسه با اهداف تعیین شده.
  2. سیستم مدیریت هشدارها یا Alarm Management: اولویت‌بندی رنگی به صورت قرمز برای شرایط بحرانی، زرد برای هشدار و آبی برای اطلاعات عمومی، همراه با قابلیت تایید یا Acknowledgment و سیستم ارجاع خودکار یا Escalation در صورت عدم پاسخگویی سرپرست، بر اساس استانداردهای ISA-18.2 و IEC 62682.
  3. گزارش‌گیری خودکار سیستم: خروجی روزانه، هفتگی و ماهانه به فرمت‌های اکسل یا PDF با قالب استاندارد. ذخیره‌سازی داده‌ها در بانک اطلاعاتی ماژول Historian با قابلیت فشرده‌سازی و دوره نگهداری حداقل ۲ سال.
  4. دسترسی امن از راه دور: استفاده از بسترهای وب مبتنی بر HTML5 یا اپلیکیشن‌های موبایل با تونل‌های امن VPN یا دسترسی بر پایه Zero Trust. پیاده‌سازی سیستم احراز هویت چندعاملی یا MFA کاملاً الزامی است و سیستم SCADA هرگز نباید مستقیماً روی اینترنت عمومی قرار گیرد.
  5. قابلیت ناوبری لایه‌ای یا Drill-Down: امکان حرکت سریع از نمای کلی کارخانه در سطح Plant Level به خط تولید یا Line Level، سپس به ماشین‌آلات یا Machine Level و نهایتاً دسترسی به دیتای سنسورها در سطح Tag Level تنها با یک کلیک.

نگهداری پیش‌بینانه: نحوه تبدیل داده به بینش عملی

با تحلیل داده‌های تاریخی و شناسایی الگوهای خطا، امکان برنامه‌ریزی نگهداری پیش از وقوع خرابی‌های بحرانی فراهم می‌شود.

  • فرآیند جمع‌آوری داده یا Data Collection: جمع‌آوری مداوم پارامترهای سنسوری مانند میزان ارتعاش، دما و رفتار جریان مصرفی با نرخ نمونه‌برداری مناسب، مانند ۱ هرتز برای دما و ۱ کیلوهرتز برای ارتعاشات شدید.
  • پردازش در لایه لبه یا Edge Analytics: پردازش اولیه داده‌ها در سخت‌افزارهای لبه خط مانند پلتفرم لبه صنعتی زیمنس یا سرویس‌های هوشمند Greengrass جهت کاهش پهنای باند مصرفی و تاخیر شبکه. پیاده‌سازی الگوریتم‌های تشخیص آنومالی و هشدارهای مبتنی بر آستانه عددی.
  • تحلیل‌های ابری یا Cloud Analytics: تحلیل پیشرفته با الگوریتم‌های یادگیری ماشین و پیش‌بینی سری‌های زمانی در فضاهای ابری مانند SageMaker یا محیط‌های مشابه، که برای دقت بالا نیازمند دسترسی به حداقل ۶ تا ۱۲ ماه داده تاریخی هستند.
  • نرخ بازگشت سرمایه یا ROI: کاهش زمان توقف‌های ناخواسته خط تولید بین ۱۵ تا ۳۰ درصد و کاهش هزینه‌های کلی نگهداری بین ۱۰ تا ۲۰ درصد در بازه ۱۸ تا ۲۴ ماه اول پیاده‌سازی. البته خط مبنا یا Baseline باید پیش از شروع پروژه کاملاً شفاف شود.

نتیجه‌گیری

یکپارچه‌سازی واقعی در سیستم‌های اتوماسیون زمانی رخ می‌دهد که داده‌های خام از کف کارخانه یا همان Field Level به اطلاعات ارزشمند مدیریتی در لایه بالاتر تبدیل شوند. این تحول نیازمند انتخاب پروتکل درست مانند OPC UA برای تامین امنیت یا MQTT برای ساختارهای صنعتی، طراحی داشبورد استاندارد بر پایه شاخص OEE و مدیریت هشدارها، و در نهایت تحلیل داده‌ها با ابزارهای لبه و سیستم‌های ابری است. بدون این پایه‌ها، سیستم مانیتورینگ شما تنها یک نمایشگر گران‌قیمت خواهد بود.

یکپارچه‌سازی واقعی زمانی رخ می‌دهد که داده‌های خام از کف کارخانه به اطلاعات ارزشمند مدیریتی در داشبوردهای نظارتی تبدیل شوند.
