راه‌اندازی سیستم BESS: چک‌لیست عملی از سلول تا اتصال به شبکه

سیستم ذخیره انرژی باتری (BESS) فقط اتصال چند کابینت نیست؛ Sequence راه‌اندازی صحیح، تفاوت یک پروژه پایدار و یک حادثه است.

یک خطای کوچک در Sequence راه‌اندازی BESS می‌تواند چند صد میلیون تومان خسارت ببار آورد. Battery Energy Storage System (BESS) برای پیک‌سایی (Peak Shaving)، Backup اضطراری، شیفت بار (Load Shifting) و پایدارسازی شبکه نیروگاه‌های خورشیدی استفاده می‌شود. اما یک پروژه ۵۰۰kWh نیازمند هماهنگی دقیق بین بانک باتری، PCS، EMS، سیستم HVAC، اعلام حریق و SCADA است. در این راهنما، اجزای کلیدی، مراحل کمیسیونینگ و خطاهای کشنده را بررسی می‌کنیم.

۷ جزء اصلی یک سیستم BESS

هر جزء باید به‌صورت Subsystem طراحی، تست و یکپارچه شود:

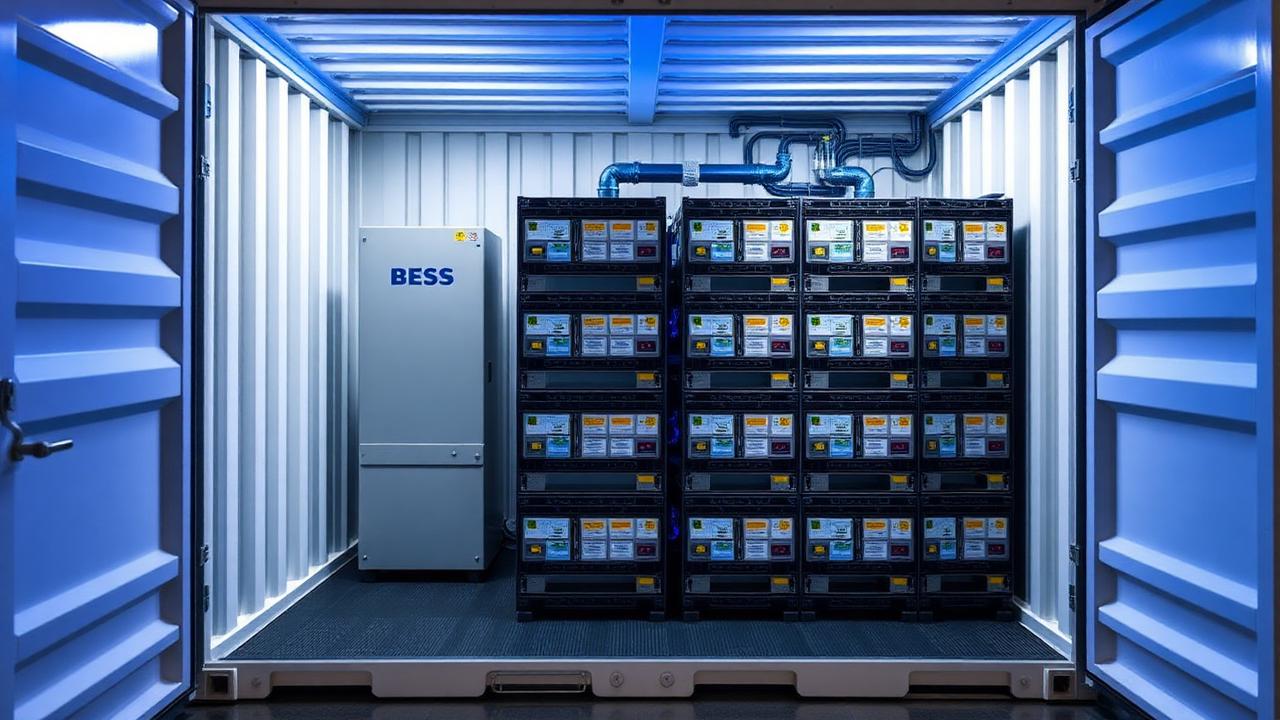

• بانک باتری (Battery Rack): معمولاً LiFePO4 (LFP) به‌دلیل Thermal Stability بالاتر نسبت به NMC. مدیریت باتری BMS سه‌سطحی شامل: Cell BMS (مانیتورینگ سلولی)، Module BMS (مدیریت ماژول) و Rack BMS (مدیریت رک). مقادیر SOC (State of Charge) و SOH (State of Health) در هر سطح محاسبه می‌شوند.
• دستگاه PCS (Power Conversion System): اینورتر دوطرفه (Bidirectional) با قابلیت Grid-Forming (ولتاژ و فرکانس مستقل) یا Grid-Following (همگام با شبکه). راندمان PCS در بار نامی معمولاً ۹۶ تا ۹۸ درصد است.
• سیستم EMS (Energy Management System): مغز تصمیم‌گیری برای Charge/Discharge بر اساس Time-of-Use Tariff، Demand Response Signal و SOC. الگوریتم‌های پیشرفته شامل Forecasting تولید PV و پیش‌بینی بار.
• ترانس ایزولاسیون (Isolation Transformer): جداسازی galvanic بین DC Side و AC Grid برای کاهش Common-Mode Noise و حفاظت از Ground Fault.
• سویچ‌گیر MV/LV: شامل ACB (Air Circuit Breaker) ورودی، MCCB فیدرها و Protection Relay با Curve هماهنگ.
• سیستم HVAC اختصاصی: کنترل دمای باتری در محدوده ۲۰ تا ۲۵ درجه سانتی‌گراد. دمای بالای ۳۵ درجه سانتی‌گراد باعث Accelerated Aging (نرخ دوبرابر به ازای هر ۱۰ درجه سانتی‌گراد افزایش) و دمای زیر ۵ درجه سانتی‌گراد باعث Lithium Plating می‌شود.
• سیستم اعلام و اطفای حریق: استفاده از Novec 1230 یا Aerosol برای فضای بسته. ماده Novec بدون باقیمانده (Clean Agent) و غیررسانا است.

۸ مرحله کلیدی کمیسیونینگ BESS

کمیسیونینگ BESS یک فرآیند سیستماتیک است که هر Loop را قبل از Integration تست می‌کند:

1. بازرسی مکانیکی: تنظیم Torque کابل‌های DC طبق مشخصات سازنده (معمولاً ۸ تا ۱۲ نیوتن متر برای پیچ M8). فاصله مجاز رک‌ها حداقل ۸۰۰ میلی‌متر برای سرویس‌دهی. تهویه کابینت بالاتر از ۳۰۰ CFM به ازای هر رک و نصب صحیح Baffle برای جلوگیری از Hot Spot.
2. تست عایقی DC (Insulation Resistance Test): تست با دستگاه Megger ۱ کیلوولت قبل از روشن کردن BMS. مقاومت عایقی باید بالای ۱۰ مگااهم بین Pole-to-Pole و Pole-to-Ground باشد. مقاومت زیر ۱ مگااهم نشانه رطوبت یا آسیب عایق است.
3. عملیات Pre-Charge کنترل‌شده: استفاده از مقاومت سری (Pre-Charge Resistor) برای جلوگیری از Inrush Current به خازن‌های DC-Link در PCS. پدیده Inrush بدون این پیش‌شارژ می‌تواند ۱۰ تا ۲۰ برابر جریان نامی باشد و کنتاکتور اصلی DC را بسوزاند.
4. هماهنگی پروتکل BMS-PCS: تست ارتباط بین BMS و PCS از طریق Modbus TCP یا CANopen یا پروتکل اختصاصی. تست تبادل CCL (Charge Current Limit) و DCL (Discharge Current Limit) برای محدودسازی توان بر اساس SOC و دما.
5. تست عملکرد حالت‌های کاری: حالت Charge (شارژ از Grid یا PV)، حالت Discharge (دشارژ به Grid یا Load)، حالت Idle (وضعیت Standby) و Island Mode (حالت جزیره‌ای). اندازه‌گیری راندمان Round-Trip Efficiency (RTE) که از فرمول انرژی دشارژ تقسیم بر انرژی شارژ ضربدر ۱۰۰ به دست می‌آید. مقدار RTE هدف باید بالاتر از ۸۵ درصد باشد.
6. تست Black Start: راه‌اندازی PCS و EMS بدون حضور شبکه برق Grid (با تکیه بر باتری به‌عنوان Source اصلی) برای سناریوهای Backup.
7. تست Anti-Islanding: مطابق استاندارد IEEE 1547-2018 یا IEC 62116. سیستم PCS باید در کمتر از ۲ ثانیه پس از قطع Grid، تولید را متوقف کند تا از Backfeed خطرناک جلوگیری شود.
8. مراحل FAT (Factory Acceptance Test) و SAT (Site Acceptance Test): طبق چک‌لیست سازنده، اجرای تست‌های Performance و Safety و Integration. لیست Punch List باید قبل از بهره‌برداری نهایی بسته شود.

۵ خطای کشنده کمیسیونینگ BESS

این خطاها در ظاهر ساده هستند اما می‌توانند کل سیستم را از کار بیندازند:

1. اتصال CAN Bus بدون مقاومت پایان‌دهنده ۱۲۰ اهم: بستر CAN Bus برای ارتباط بین ماژول‌ها نیازمند Terminator Resistor ۱۲۰ اهم در دو انتهای مسیر است. بدون آن، Signal Reflection باعث قطع ارتباط متناوب و خطای محاسباتی SOC می‌شود.
2. تنظیم اشتباه آدرس Modbus در رک‌های موازی: هر Rack BMS باید آدرس Slave منحصربه‌فرد داشته باشد. تداخل آدرس (Address Collision) باعث می‌شود سیستم EMS یک یا چند رک را شناسایی نکند و SOC کلی اشتباه محاسبه شود که ریسک Overcharge یا Overdischarge دارد.
3. عملیات Pre-Charge ناکافی: اگر زمان پیش‌شارژ کوتاه باشد یا مقاومت نامناسب انتخاب شود، ولتاژ DC-Link به سطح ولتاژ باتری نمی‌رسد و جریان شدید Inrush در لحظه بسته‌شدن کنتاکتور اصلی باعث جوش خوردن کنتاکت‌ها (Welding Contact) می‌شود.
4. اشتباه در Polarity سنسور CT در سمت AC: اگر سنسور CT در سمت AC معکوس نصب شود، سیستم EMS جهت توان (Import/Export) را برعکس تشخیص می‌دهد. نتیجه این خطا، شارژ در ساعت پیک شبکه و دشارژ در ساعات غیرپیک است که ضرر مالی مستمر به همراه دارد.
5. نادیده گرفتن سیستم ارت (Grounding System): وجود امپدانس در سیستم Grounding یا Floating Ground در سمت DC باعث Common-Mode Voltage بالا و ریسک Arc Flash می‌شود. سیستم‌های Ungrounded باید به دستگاه پایش عایقی (IMD) مجهز شوند.

ایمنی آتش و گاز: LFP هم می‌سوزد

باور غلط: «باتری LiFePO4 اشتعال‌ناپذیر است». واقعیت: شیمی LFP در شرایط خرابی شدید (مانند Overcharge بالای ۳.۸ ولت به ازای هر سلول، صدمه مکانیکی یا اتصال کوتاه داخلی) گاز هیدروژن، کم‌اکسید کربن و الکترولیت اشتعال‌پذیر آزاد می‌کند.

• سنسور هیدروژن: تنظیم آستانه هشدار در ۱ درصد LEL (Lower Explosive Limit) و قطع اضطراری سیستم در ۲ درصد LEL. گاز هیدروژن سبک‌تر از هواست و در سقف کابینت جمع می‌شود.
• دریچه تخلیه فشار (Deflagration Vent): تعبیه پنجره تخلیه فشار برای جلوگیری از انفجار محبوس. مساحت Vent باید بر اساس استاندارد NFPA 68 محاسبه شود.
• سنسور دود Aspirating (سیستم VESDA): تشخیص دود در مراحل اولیه Thermal Runaway قبل از شعله‌ور شدن کامل سلول‌ها.
• سیستم اطفای Novec 1230: عامل اطفای Clean Agent مناسب برای فضای بسته کابینت‌های بزرگتر از ۱۰۰kWh. برای کابینت‌های کوچک‌تر، سیستم‌های Aerosol Generator پیشنهاد می‌شود.
• استانداردهای مرجع NFPA 855 و UL 9540A: مراجع اصلی طراحی ایمنی سیستم‌های ذخیره‌ساز انرژی. استاندارد UL 9540A شامل تست عدم گسترش حرارت (Thermal Runaway Propagation) بین ماژول‌هاست.

نتیجه‌گیری

یک BESS موفق پروژه‌ای است که در روز اول تست SAT بدون حتی یک آلارم فعال راه‌اندازی شود — این مهم فقط با چک‌لیست منظم، تست تک‌تک Loopها و تایید نهایی پروتکل‌های ارتباطی ممکن است. سیستم BESS یک ساختار یکپارچه است، نه مجموعه‌ای از قطعات مجزا؛ یک خطای کوچک در BMS، PCS یا EMS می‌تواند کل سرمایه‌گذاری پروژه را به خطر بیندازد.

یک BESS موفق پروژه‌ای است که در روز اول تست SAT بدون حتی یک آلارم فعال راه‌اندازی شود — این مهم فقط با چک‌لیست منظم و تست تک‌تک loopها ممکن است.
