کالیبراسیون ابزار دقیق فرآیندی: استاندارد، فاصله زمانی و خطاهای رایج

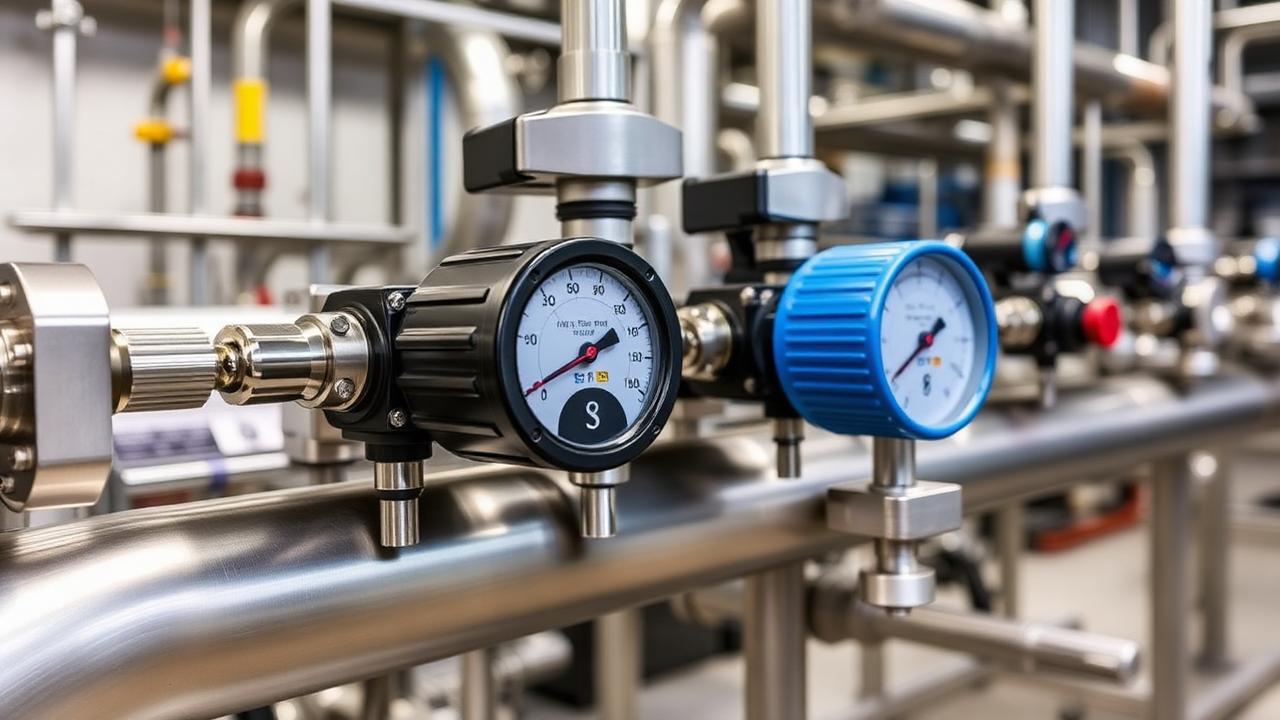

ترانسمیترهای فشار، دما و فلو اگر کالیبره نباشند، خطای آن‌ها مستقیماً به کیفیت محصول و مصرف انرژی منتقل می‌شود.

در صنایع فرآیندی، اعتبار اعداد روی HMI به همان اندازه مهم است که خود فرآیند. یک ترانسمیتر فشار با خطای ۲٪ در کوره صنعتی می‌تواند سالانه میلیون‌ها تومان سوخت اضافه مصرف کند یا یک Batch دارویی را خارج از مشخصات تولید کند. کالیبراسیون منظم تنها راه اطمینان از این اعتبار است — اما کالیبراسیون بدون استاندارد ISO 17025 و گواهی با Uncertainty، فقط یک رسم اداری است. در این راهنما، از مفاهیم پایه تا خطاهای کشنده و Loop Calibration را بررسی می‌کنیم.

۴ پارامتر کلیدی کیفیت سنسور

قبل از کالیبراسیون، باید بدانید چه چیزی را اندازه می‌گیرید:

• Accuracy (دقت): حداکثر اختلاف خروجی نسبت به مقدار واقعی (True Value) در سراسر بازه کاری (Full Scale). معمولاً به‌صورت ±% of Span یا ±% of Reading بیان می‌شود.
• Repeatability (تکرارپذیری): انحراف معیار (Standard Deviation) خوانش‌های متوالی در شرایط یکسان — مهم‌ترین پارامتر برای کنترل حلقه بسته (Closed-Loop Control).
• Hysteresis (پس‌ماند): اختلاف خوانش بین مسیر افزایشی (Up-Scale) و کاهشی (Down-Scale) در یک نقطه ورودی. در فرآیندهای با نوسان زیاد (Cycling) کریتیکال است.
• Drift (انحراف تدریجی): تغییر تدریجی خوانش با گذشت زمان حتی در ورودی ثابت. معمولاً سالانه ±۰.۱ تا ±۰.۲٪ FS برای ترانسمیترهای صنعتی و تا ±۱٪ FS برای ترموکوپل‌های دمای بالا.

فاصله کالیبراسیون: هر سنسور چند وقت یک‌بار؟

فاصله کالیبراسیون (Calibration Interval) باید بر اساس Stability سنسور، Criticality فرآیند و الزامات Regulator تعیین شود:

• ترانسمیتر فشار (Rosemount 3051S، Yokogawa EJA-E): هر ۱۲ ماه یا پس از هر Shutdown اصلی. در فرآیندهای Safety (SIS) طبق IEC 61511، Interval حداکثر ۵ سال برای SIL 2/3.
• ترموکوپل صنعتی نوع K (Chromel-Alumel): هر ۶ ماه در دماهای بالای ۸۰۰°C به‌خاطر Drift اکسیداسیون (Green Rot) و تغییر Seebeck Coefficient. در دماهای متوسط (۳۰۰-۶۰۰°C) هر ۱۲ ماه کافی است.
• RTD Pt100 کلاس A (IEC 60751): هر ۲۴ ماه؛ پایداری بسیار بالا در دماهای متوسط. کلاس B هر ۱۲ ماه.
• فلومتر کوریولیس (Endress+Hauser Promass F، Emerson Micro Motion): هر ۲۴-۳۶ ماه به‌خاطر پایداری ذاتی بالاتر (Zero Stability). Zero Verification داخلی (Device Verification) هر ۶ ماه.
• فلومتر مغناطیسی (Electromagnetic): هر ۱۲ ماه با Wet Calibration (Flow Loop) یا Verification داخلی (Smart Meter Verification). الکترود خوردگی باعث Shift در خوانش می‌شود.
• آنالایزرهای گازی (CEMS، O2، CO، COD): هر ۳ تا ۶ ماه طبق الزامات محیط‌زیست (EPA یا سازمان حفاظت محیط‌زیست ایران). گازهای Calibration (Zero Gas و Span Gas) باید NIST-traceable باشند.

۵ خطای کشنده در کالیبراسیون

این خطاها در ظاهر جزئی هستند اما می‌توانند یک گواهی کالیبراسیون را بی‌ارزش کنند:

1. کالیبراسیون تک‌نقطه‌ای (Single-Point): کالیبراسیون فقط در Zero (۰٪) یا Span (۱۰۰٪) خطی بودن (Linearity) دستگاه را ثابت نمی‌کند. حداقل ۵ نقطه (0%, 25%, 50%, 75%, 100%) با ۳ سیکل Up/Down الزامی است.
2. نادیده گرفتن Hysteresis: در فرآیندهای Cycling (مانند کنترل فشار کمپرسور یا دمای کوره)، Hysteresis می‌تواند باعث Hunting در کنترلر شود. Hysteresis Error باید در گواهی ثبت و با Limit مقایسه شود.
3. عدم ثبت شرایط محیطی (Ambient Conditions): دمای محیط (±۲°C)، رطوبت نسبی (±۱۰٪ RH) و فشار جو (±۵ hPa) باید در گواهی کالیبراسیون ثبت شوند. عدم ثبت، گواهی را مطابق ISO 17025 غیرقابل قبول می‌کند.
4. TUR ناکافی (Test Uncertainty Ratio < 4): دقت Reference Standard باید حداقل ۴ برابر دقت دستگاه تحت تست (DUT) باشد. TUR < 4 یعنی خطای Reference به Uncertainty نهایی منتقل می‌شود و گواهی غیرقابل اعتماد است.
5. کالیبراسیون In-Process بدون Decoupling: کالیبراسیون در محل (In-Situ) بدون جداسازی از فرآیند (Process Isolation) تحت تأثیر ضربه پمپ، ارتعاش لوله یا تغییرات فشار/دمای فرآیند قرار می‌گیرد. نتیجه: False Pass یا False Fail.

Loop Calibration: چرا فقط ترانسمیتر کافی نیست؟

کالیبراسیون End-to-End (Loop Calibration) تضمین می‌کند که عدد روی HMI درست است — نه فقط خروجی ترانسمیتر.

• Scope کامل: از سنسور (Sensor) → ترانسمیتر (Transmitter) → کابل (4-20mA) → کارت AI در PLC/DCS → Scaling نرم‌افزاری → نمایش روی HMI/SCADA.
• ابزارهای Loop Calibrator: Fluke 754 Process Calibrator (HART-enabled) یا Beamex MC6-Ex (Intrinsically Safe) امکان Simulation و Measurement همزمان در کل Loop را فراهم می‌کنند.
• ثبت خطای کل سیستم: در پروژه‌های Critical (GMP، API، نفت و گاز) باید Total Loop Error (TLE) ثبت و با Acceptance Criteria مقایسه شود.
• مقایسه: Transmitter-Only Calibration فقط ±۰.۱٪ خطا را نشان می‌دهد، اما Loop Calibration ممکن است ±۰.۵٪ خطای کل را آشکار کند — ناشی از کابل بلند، Noise یا Scaling اشتباه.

گواهی کالیبراسیون: چه چیزی را باید بخواهید؟

گواهی کالیبراسیون بدون Uncertainty فقط یک کاغذ تزئینی است. موارد الزامی:

• Uncertainty با Coverage Factor k=2 (U95): فاصله اطمینان ۹۵٪ که نتیجه در آن قرار دارد. مثال: ۱۰.۰۰ bar ± ۰.۰۲ bar (k=2).
• TUR (Test Uncertainty Ratio): نسبت Tolerance DUT به Uncertainty Reference. حداقل TUR = 4:1.
• Traceability: شماره Certificate Reference Standard و مسیر Traceability به NIST (آمریکا) یا NPL (انگلستان) یا INM (ایران).
• As-Found و As-Left: خوانش قبل و بعد از Adjustment. As-Found نشان‌دهنده Drift از Interval قبلی است.
• شرایط محیطی: دما، رطوبت، فشار جو در زمان کالیبراسیون.

نتیجه‌گیری

کالیبراسیون یک هزینه نیست؛ یک Investment در اعتبار داده و Quality فرآیند است. کالیبراسیون تک‌نقطه‌ای، TUR ناکافی، گواهی بدون Uncertainty و Loop Calibration ناقص، همه شما را به False Confidence می‌رسانند — خطرناک‌ترین حالت ممکن. قبل از امضای قرارداد با آزمایشگاه کالیبراسیون، ISO 17025 Accreditation، TUR و Uncertainty را تأیید کنید.

گواهی کالیبراسیون بدون عدم‌قطعیت (Uncertainty) و TUR، فقط یک کاغذ تزئینی است — نه سند اعتبار.
