طراحی تابلوی MCC مدرن: نکات کلیدی برای کارخانه‌های فرآیندی

از انتخاب breaker تا چیدمان قسمت کشویی، طراحی MCC اصولی، توقف نگهداری را به حداقل می‌رساند و ایمنی اپراتور را تضمین می‌کند.

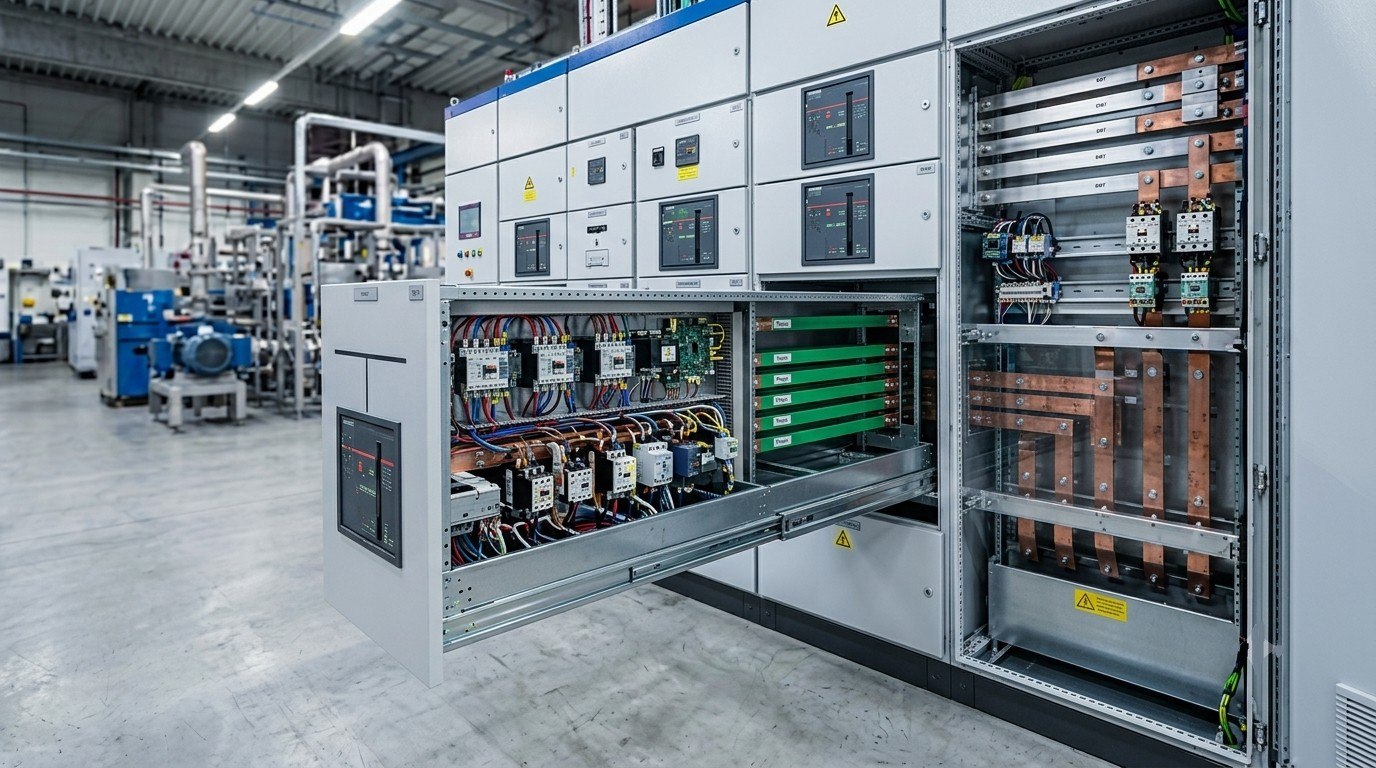

تابلوی MCC صنعتی با باسبار و کابل‌های کنترل

MCC (Motor Control Center) قلب تپنده هر کارخانه صنعتی است — اما یک MCC بد طراحی شده می‌تواند به نقطه شکست تمام خط تولید تبدیل شود. طبق استانداردهای IEC 61439-2 (تابلوهای فشار ضعیف) و IEC 61641 (مقاومت در برابر قوس الکتریکی)، طراحی استاندارد MCC ضامن ایمنی اپراتور، قابلیت تعمیر بدون توقف و طول عمر بالای ۲۰ سال است. در این راهنما، از فرم‌بندی (Form) و حفاظت Arc Flash تا ادغام Industry 4.0 و نگهداری پیشگیرانه را بررسی می‌کنیم.

Form چیست و چرا جان اپراتور را نجات می‌دهد؟

Form طبق IEC 61439 درجه جداسازی فیزیکی (Separation) داخلی تابلو را تعریف می‌کند. انتخاب Form نادرست یعنی ریسک برق‌گرفتگی حین تعمیر یک فیدر و قطع کل تابلو برای یک موتور ساده:

  • Form 1: بدون جداسازی داخلی؛ تمام قطعات در یک فضای مشترک. فقط برای کاربری‌های ساده و غیرحیاتی.
  • Form 2b: جداسازی باسبار از واحدهای عملیاتی؛ ترمینال‌ها مشترک. مناسب کارخانه‌های معمولی با Downtime قابل تحمل.
  • Form 3b: جداسازی کامل باسبار و ترمینال‌های ورودی/خروجی هر واحد از یکدیگر. حداقل الزام برای صنایع دارویی، غذایی و پتروشیمی.
  • Form 4b: جداسازی کامل شامل ترمینال‌های هر فیدر (Top and Bottom) با Partition جداگانه. امکان کار روی یک فیدر بدون قطع باسبار اصلی و فیدرهای مجاور. ترجیحی برای صنایع با Continuity Critical.

۶ اصل طراحی MCC حرفه‌ای

  1. Withdrawable Units (واحدهای کشویی): امکان تعویض درایو، Soft Starter یا کنتاکتور بدون قطع باسبار اصلی (Live Busbar). در Form 4b، واحد کشویی کاملاً از باسبار جدا شده و ایمنی حداکثری فراهم می‌شود.
  2. Arc Flash Protection طبق IEEE 1584: محاسبه انرژی قوس (Incident Energy) در هر نقطه تابلو و انتخاب PPE (Personal Protective Equipment) مناسب. کاهش انرژی قوس با ERMS (Energy Reduction Maintenance Switch) هنگام نگهداری — این سوئیچ جریان Fault را در چند سیکل قطع می‌کند.
  3. Busbar مسی نقره‌اندود (Tin-Plated Copper): برای جریان‌های بالای ۲۵۰۰A، Busbar مسی با پوشش نقره (Ag) یا قلع (Sn) مقاومت در برابر Oxidation و Contact Resistance پایین‌تر ایجاد می‌کند. سطح مقطع طبق نمودار Temperature Rise IEC 61439-1 (max ۶۵K above ambient) محاسبه شود.
  4. حفاظت Ingress (IP Rating): IP54 برای محیط‌های صنعتی استاندارد (کارخانه‌های مونتاژ، قطعه‌سازی). IP65 برای صنعت سیمان، معدن و فولاد با گرد و غبار شدید. NEMA 12/4X معادل IP65 در استاندارد آمریکایی.
  5. Type Test یا Verified Design: طبق IEC 61439، سازنده باید گواهی Type Test برای Short-Circuit Withstand (Icw)، Temperature Rise و Arc Fault ارائه دهد. از سازنده گواهی تست اتصال کوتاه (Icw) و Internal Arc Classification (IAC) بخواهید.
  6. کابل Entry از پایین (Bottom Entry): Gland Plate قابل تعویض با آب‌بندی IP برای کابل‌های Power و Control. Top Entry در صورت محدودیت فضای کف سالن.

حفاظت و Selectivity: اتصال کوتاه نباید کل تابلو را ببلعد

یک Fault در یک فیدر موتور نباید باعث Trip بریکر اصلی (Main Incomer) شود. این اصل Selectivity نام دارد:

  • محاسبه Short-Circuit: جریان Fault در نقطه نصب MCC با نرم‌افزارهای ETAP، SKM PowerTools یا DIgSILENT محاسبه شود. MCCB هر فیدر باید Icu (Ultimate Breaking Capacity) بالاتر از مقدار محاسبه‌شده داشته باشد.
  • Selectivity Type 2 طبق IEC 60947-4-1: در Fault شدید، فقط بریکر فیدر Trip می‌شود و بریکر اصلی سالم می‌ماند. این هماهنگی با Curveهای Time-Current مشخص می‌شود.
  • ELR (Earth Leakage Relay): برای فیدرهای موتور با حساسیت ۳۰mA (کاربری‌های حساس) یا ۳۰۰mA (محیط صنعتی معمولی). ELR باید با Time Delay قابل تنظیم باشد تا Nuisance Trip در هنگام Startup موتور رخ ندهد.
  • Motor Protection Relay دیجیتال: برای موتورهای بالای ۳۰kW، رله‌های هوشمند مانند Siemens Simocode pro V، ABB UMC100 یا Schneider TeSys T الزامی هستند. این رله‌ها ازOverload، Phase Loss، Earth Fault، Stall و Underload محافظت می‌کنند.

MCC هوشمند: از تابلو برق به Industry 4.0

MCC هوشمند (Intelligent MCC) با ماژول‌های ارتباطی در هر فیدر، داده‌های Real-Time را به SCADA و CMMS منتقل می‌کند:

  • ماژول‌های ارتباطی: PROFINET، Modbus TCP یا EtherNet/IP در هر Starter Unit. امکان مانیتورینگ جریان (I)، ولتاژ (V)، توان (kW)، ساعت کارکرد (Running Hours)، تعداد Start/Stop و دمای کنتاکتور.
  • Predictive Maintenance: دمای کنتاکتور بالای ۸۰°C یا افزایش ناگهانی Current Signature نشانه Wear مکانیکی یا Misalignment موتور است. این داده‌ها پایه برنامه‌های نگهداری پیش‌بینانه (PdM) هستند.
  • بازگشت سرمایه: ماژول‌های هوشمند ۱۸ تا ۲۴ ماه با کاهش Downtime غیرمنتظره و بهینه‌سازی مصرف انرژی هزینه خود را برمی‌گردانند.

۵ نکته نگهداری که MCC را ۲۰ ساله می‌کند

  1. ترموگرافی حرارتی (Infrared Thermography): هر ۶ ماه، تمام اتصالات باسبار، کنتاکتورها و ترمینال‌ها زیر بار نامی (Nominal Load) اسکن شوند. Hot Spot بالای ۷۰°C نشانه Loose Connection یا Overload است.
  2. تست تورک (Torque Test): پیچ‌های باسبار و اتصالات کابل سالانه با Torque Wrench کالیبره‌شده بررسی شوند. Relaxation پیچ‌ها در اثر Thermal Cycling طبیعی است.
  3. تعویض فیلتر تهویه (Ventilation Filter): هر ۳ ماه در محیط‌های گرد و غباری (سیمان، معدن) و هر ۶ ماه در محیط‌های معمولی. گرفتگی فیلتر باعث افزایش دمای داخلی و کاهش عمر عایق می‌شود.
  4. تست ELR و Earth Fault Loop Impedance: سالانه با Earth Tester (مانند Fluke 1623-2) مقاومت زمین و impedance Loop اندازه‌گیری شود. مقاومت بالای ۱Ω نشانه خوردگی اتصالات Earth Bar است.
  5. تست عملکرد Withdrawable Units: سالانه واحدهای کشویی چندین بار In/Out شوند تا Contact Wear و Alignment ریل‌ها بررسی شود.

نتیجه‌گیری: MCC را با افق ۲۰ ساله طراحی کنید

MCC را با بودجه امروز نخرید — با هزینه چرخه عمر (LCC) محاسبه کنید. هر ۱۰٪ صرفه‌جویی در طراحی اولیه (Form پایین‌تر، Busbar کوچک‌تر، IP پایین‌تر) معمولاً ۳۰٪ هزینه بهره‌برداری و نگهداری اضافی در ۱۰ سال آینده ایجاد می‌کند. Form 4b، Withdrawable Units، Arc Flash Protection، Intelligent Modules و برنامه نگهداری دوره‌ای — این‌ها تفاوت بین یک MCC ۲۰ ساله و یک تابلو ۵ ساله است.

MCC را با افق ۲۰ ساله طراحی کنید نه با بودجه امروز؛ هر ۱۰٪ صرفه‌جویی در طراحی، معمولاً ۳۰٪ هزینه بهره‌برداری اضافه می‌کند.
