موتور سوخته؛ بازسیمپیچی یا تعویض؟ تحلیل اقتصادی برای صنایع ایران
وقتی موتور ۹۰kW سهفاز میسوزد، تصمیم درست بین rewind و خرید موتور جدید IE3، تفاوت چند صد میلیون تومان است.

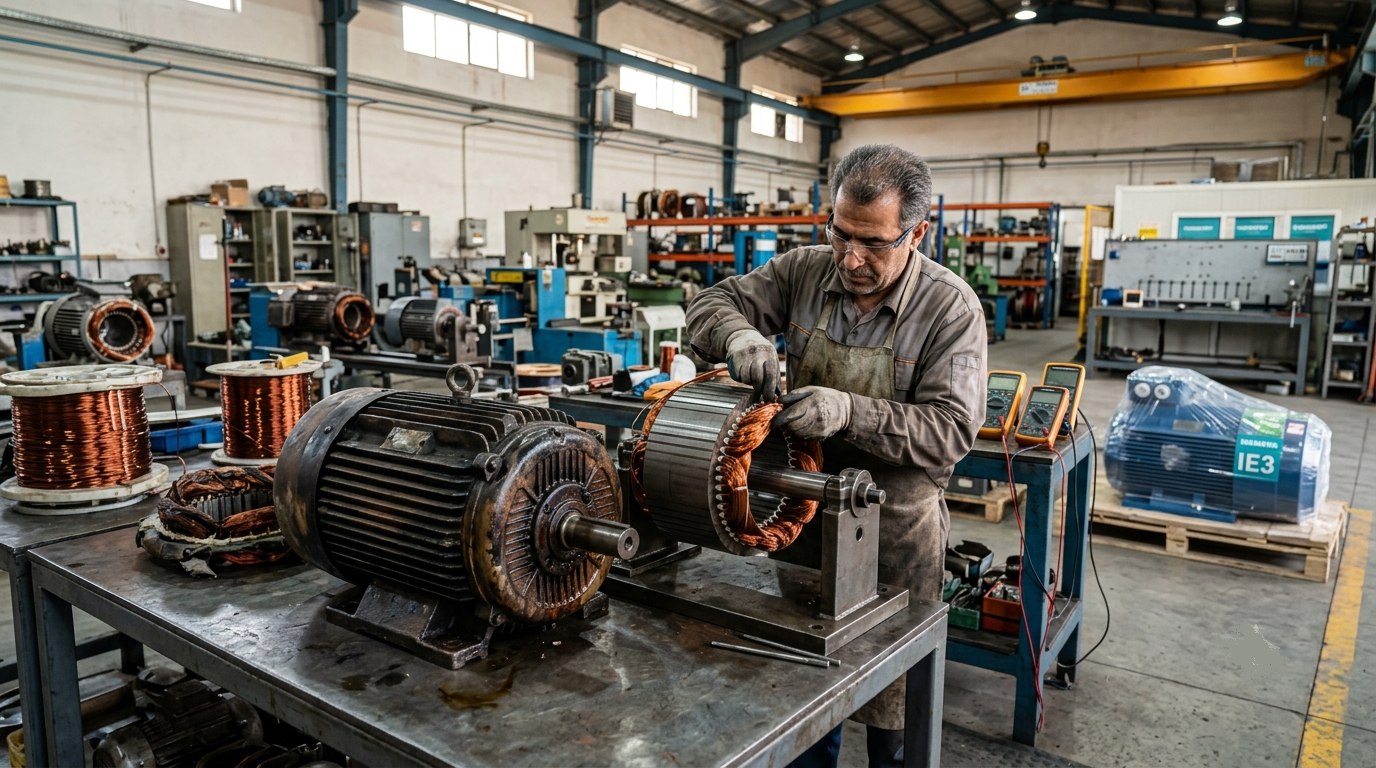

موتور سوخته را بازسیمپیچی (Rewind) کنم یا با IE3 نو تعویض کنم؟ این سؤال هر روز در کارخانههای ایرانی مطرح میشود. در نگاه اول، rewind ارزانتر است؛ اما کاهش بازده ۲ تا ۴٪ پس از هر بار بازسیمپیچی، در چرخه عمر ۱۰ ساله میتواند هزینه برق چندبرابری روی دست شما بگذارد. تصمیم درست به ظرفیت موتور، ساعت کارکرد سالانه، تعرفه برق، کلاس بازده هدف و کیفیت کارگاه rewinder بستگی دارد. در این راهنما، با اعداد و فرمول، پاسخ را پیدا میکنیم.
هزینه پنهان rewind: چرا بازده موتور افت میکند؟
هر بار بازسیمپیچی، ساختار داخلی موتور دستخوش تغییرات ظریف اما تأثیرگذار میشود:
- شکل شیار (Slot Geometry): تغییر در شکل شیار استاتور پس از تخلیه سیمپیچی قدیمی و تمیزکاری، باعث افزایش تلفات آهنی (Core Loss) و کاهش Flux میشود.
- ضخامت لاک عایقی (Insulation Thickness): سیمپیچی جدید با لاک ضخیمتر فضای شیار را محدود میکند و Fill Factor کاهش مییابد — نتیجه: افزایش تلفات مسی (I²R).
- توزیع سیمپیچی (Winding Distribution): عدم دقت در سیمپیچی دستی یا نیمهاتوماتیک باعث Asymmetry و افزایش Stray Load Loss میشود.
- هسته آسیبدیده: حرارت بیش از حد در زمان سوختگی اولیه (Initial Burnout) باعث Interlaminar Short در هسته و افزایش Core Loss دائمی میشود.
EASA (Electrical Apparatus Service Association) در مطالعه معروف خود نشان داد: افت متوسط بازده پس از rewind حدود ۰.۵ تا ۱٪ است اگر کار حرفهای با رعایت استاندارد AR100 انجام شود، و تا ۴٪ اگر بدون کنترل کیفیت و تست Core Loss باشد.
قاعده سرانگشتی: چه موتوری را rewind کنیم و چه موتوری را تعویض؟
تصمیم بر اساس LCC (Life Cycle Cost) و نه قیمت اولیه:
- موتور زیر ۱۵kW: تعویض با IE3 معمولاً مقرونبهصرفهتر است. هزینه rewind + تست در ایران اغلب بالای ۶۰٪ قیمت موتور نو است و افت بازده در موتورهای کوچک نسبت به قیمت برق، توجیه ندارد.
- موتور ۱۵ تا ۷۵kW: بستگی به ساعت کارکرد سالانه دارد. بالای ۴۰۰۰ ساعت کارکرد، تعویض با IE3 در ۱۸-۳۰ ماه با صرفهجویی انرژی هزینه خود را برمیگرداند. زیر ۲۰۰۰ ساعت، rewind در کارگاه معتبر توجیه دارد.
- موتور بالای ۷۵kW: rewind در کارگاه معتبر همراه با تست بازده (Efficiency Test) و Core Loss Test اغلب توجیه دارد — مخصوصاً اگر تأمین موتور نو با Frame بزرگ زمانبر (Lead Time > ۶ ماه) باشد.
- موتور بالای ۲۰۰kW با هسته سالم (Core Loss < ۱۰٪ نسبت به دیتاشیت): rewind تقریباً همیشه اقتصادیتر است، مگر اینکه کلاس بازده IE1/IE2 باشد و تعرفه برق صنعتی جریمه راکتیو داشته باشد.
چکلیست ۵ مرحلهای قبل از سپردن موتور به rewinder
- ارائه دیتاشیت اصلی: Voltage، Current، RPM، η (بازده)، cos φ، Insulation Class (F یا H)، IP Rating و Duty Cycle را به کارگاه بدهید. بدون دیتاشیت، کارگاه در تاریکی کار میکند.
- تست Core Loss پیش از باز کردن: با Core Loss Tester (Wattmeter Method) هسته را قبل از تخلیه سیمپیچی تست کنید. هزینه این تست کمتر از ۲٪ کل rewind است اما از هزینههای بعدی جلوگیری میکند. Core Loss > ۱۵٪ نسبت به دیتاشیت = هسته آسیبدیده = تعویض بهتر از rewind.
- اصرار بر سیم مسی با کلاس عایق H (۱۸۰°C): به جای F (۱۵۵°C). کلاس H تحمل ۲۵°C بیشتر دارد و عمر عایق در دماهای بالا دوبرابر میشود (Arrhenius Equation).
- درخواست تستهای پس از rewind: No-Load Test (Current، Loss) و Locked-Rotor Test (Torque، Current) با گزارش کامل. مقایسه با دیتاشیت اصلی الزامی است.
- بازرسی یاتاقانها و Sealها: تعویض همزمان Bearing (SKF/FAG) و Mechanical Seal با Rewind از Dismantle دوباره جلوگیری میکند.
۵ نشانه rewind بیکیفیت که باید فوراً برگردانید
اگر موتور پس از rewind هر یک از این علائم را نشان داد، کارگاه باید مسئولیت بپذیرد:
- افزایش جریان بیباری (No-Load Current) بیش از ۲۰٪ نسبت به دیتاشیت: نشانه آسیب به هسته (Interlaminar Short) یا سیمپیچی نامتقارن (Unbalanced Winding).
- افت ضریب توان (cos φ) به زیر ۰.۸۲ در بار نامی: نشانه افزایش Reactive Power و احتمالاً تعداد دور اشتباه یا Pitch Factor نامناسب.
- صدای ناهنجار در راهاندازی: نشانه عدم تعادل دور سیمپیچ (Turn-to-Turn Fault) یا Misalignment روتور پس از مونتاژ.
- گرم شدن یکطرفه استاتور پس از ۳۰ دقیقه کارکرد: نشانه Short بین حلقهای (Inter-Turn Short) یا عدم توزیع یکنواخت جریان در فازها.
- ارتعاش بالاتر از ۲.۸ mm/s (RMS) در پایه: طبق ISO 10816-3، ارتعاش بیش از ۲.۸ mm/s در موتورهای متوسط نشانه عدم بالانس روتور (Unbalance) یا Misalignment پس از مونتاژ است.
محاسبه عملی: rewind یا IE3 نو؟
فرمول صرفهجویی سالانه با تعویض به IE3:
E_extra = P_rated × (1/η_old - 1/η_IE3) × t_hours
مثال: موتور ۹۰kW با ۶۰۰۰ ساعت کارکرد سالانه
- بازده IE2 پس از rewind: η_old = ۹۳٪ (با افت ۲٪ از ۹۵٪ اصلی)
- بازده IE3 نو: η_IE3 = ۹۵.۵٪
- تلفات اضافی rewind: ۹۰ × (۱/۰.۹۳ - ۱/۰.۹۵۵) × ۶۰۰۰ ≈ ۱۰,۸۰۰ kWh/سال
- هزینه اضافی: ۱۰,۸۰۰ × ۵,۰۰۰ = ~۵۴ میلیون تومان/سال
- تفاوت قیمت (IE3 نو - Rewind): ~۱۵۰-۲۰۰ میلیون تومان
- بازگشت سرمایه: ۳-۴ سال
نتیجه: در این مثال، اگر موتور ۵ سال دیگر کار کند، IE3 نو صرفهجویی خالص ۱۰۰+ میلیون تومان ایجاد میکند. اگر موتور ۲ سال دیگر جایگزین میشود، rewind در کارگاه معتبر توجیه دارد.
نتیجهگیری: تصمیم را با کاغذ و قلم بگیرید
تصمیم rewind یا تعویض را با ذهن و حدس نگیرید — با LCC (Life Cycle Cost) و اعداد. ساعت کارکرد سالانه، تعرفه برق، هزینه rewind با تست Core Loss، و قیمت IE3 نو را در یک spreadsheet وارد کنید. اعداد همیشه شفافتر از حدس میگویند. و اگر rewind انتخاب شد، حتماً کارگاه را با چکلیست AR100 و تستهای پس از تحویل ارزیابی کنید.
تصمیم rewind یا تعویض را با کاغذ و قلم بگیرید، نه با ذهن — اعداد ساعت کارکرد و تعرفه برق همیشه شفافتر از حدس میگویند.
