بانک خازنی اصلاح ضریب توان: طراحی، خرابی‌ها و خازن APP

بدون اصلاح ضریب توان، صنعت برق جریمه می‌کند و افت ولتاژ افزایش می‌یابد. راهنمای انتخاب بانک خازنی و خازن مقاوم در برابر هارمونیک.

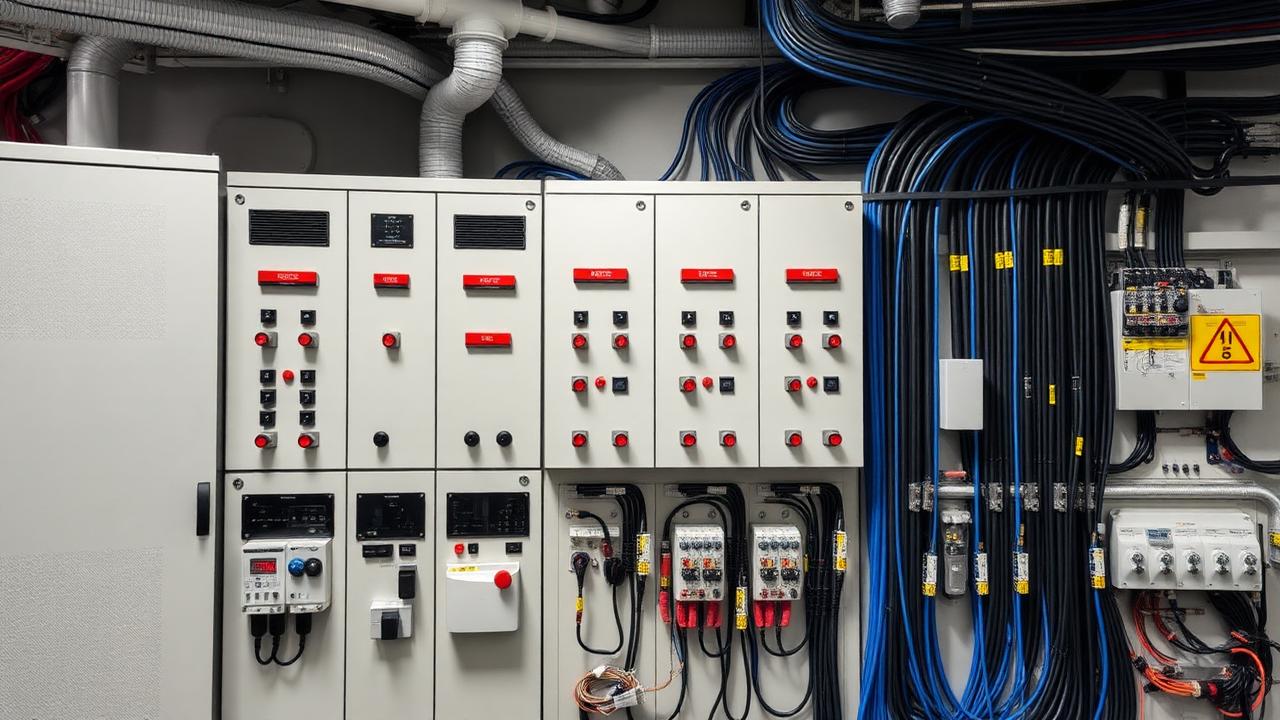

بانک خازنی اصلاح ضریب توان در تابلوی برق صنعتی

اگر صورت‌حساب برق صنعتی شما هر ماه با جریمه‌ای مرموز و سنگین مواجه می‌شود، احتمالاً ضریب توان (Power Factor) شما زیر استاندارد است. در تعرفه برق صنعتی ایران، cos φ کمتر از ۰.۹ مشمول جریمه است و اگر به زیر ۰.۷ سقوط کند، ممکن است تا ۳۰٪ به مبلغ قبض اضافه شود. اما جریمه فقط بخشی از داستان است؛ جریان راکتیو (Reactive Power) تلفات کابل (I²R)، گرم‌شدن ترانسفورماتور، افت ولتاژ و کاهش ظرفیت مفید ترانس را به همراه دارد. در این راهنما، از محاسبه دقیق بانک خازنی تا انتخاب راکتور دیتونینگ و عیب‌یابی، همه‌چیز را پوشش می‌دهیم.

ضریب توان پایین چه بلایی سر کارخانه می‌آورد؟

ضریب توان (cos φ) نسبت توان اکتیو (Active Power یا kW واقعی) به توان ظاهری (Apparent Power یا kVA) است. وقتی این نسبت پایین باشد، شبکه برای انتقال همان توان مفید، جریان بیشتری را مجبور به حمل می‌شود.

جریمه تعرفه‌ای: طبق آیین‌نامه وزارت نیرو، صنایع با cos φ < ۰.۹ مشمول جریمه راکتیو هستند. در cos φ < ۰.۷، ضریب جریمه می‌تواند تا ۳۰٪ افزایش یابد.
تلفات کابل (I²R): با دوبرابر شدن جریان، تلفات حرارتی کابل چهاربرابر می‌شود. عمر عایق کابل‌ها کوتاه شده و خطر آتش‌سوزی افزایش می‌یابد.
کاهش ظرفیت ترانس: یک ترانس ۱۰۰۰kVA با cos φ = ۰.۷ تنها ۷۰۰kW توان اکتیو تحویل می‌دهد. با اصلاح به ۰.۹۵، ظرفیت مفید به ۹۵۰kW نزدیک می‌شود.
افت ولتاژ: جریان راکتیو باعث افت ولتاژ در باس‌بار و در نتیجه کاهش گشتاور راه‌اندازی موتورها و خطای تجهیزات الکترونیکی می‌شود.
هزینه فرصت: در صورت نیاز به توسعه، به جای خرید ترانس جدید، اصلاح ضریب توان ظرفیت آزاد شده را فعال می‌کند.

فرمول محاسبه ظرفیت بانک خازنی (kVAR)

ظرفیت بانک خازنی موردنیاز از رابطه زیر محاسبه می‌شود:

Q (kVAR) = P (kW) × [tan(φ₁) - tan(φ₂)]

در این رابطه، φ₁ زاویه فاز فعلی (ضریب توان موجود) و φ₂ زاویه فاز هدف (معمولاً ۰.۹۵ معادل ۱۸.۲ درجه) است.

مثال کاربردی: یک کارخانه با توان اکتیو ۵۰۰kW و ضریب توان فعلی ۰.۷۵ (tan φ₁ = ۰.۸۸۲) می‌خواهد به ۰.۹۵ (tan φ₂ = ۰.۳۲۹) برسد.

Q = ۵۰۰ × (۰.۸۸۲ - ۰.۳۲۹) = ۵۰۰ × ۰.۵۵۳ ≈ ۲۷۶ kVAR

در عمل، ۱۰ تا ۱۵٪ ظرفیت اضافی (Overdesign) برای رشد بار آینده یا دمای بالای محیط در نظر بگیرید. بنابراین بانک ۳۰۰ تا ۳۲۰ kVAR انتخاب مناسبی است.

انتخاب نوع خازن: استاندارد یا سنگین‌سازه؟

انتخاب خازن صرفاً بر اساس قیمت، یکی از رایج‌ترین اشتباهات است. نوع خازن باید با کیفیت برق (THDi) و شرایط محیطی هم‌خوان باشد.

خازن Standard (PP - Polypropylene Film)

مناسب شبکه‌های تمیز با THDi < ۱۰٪ (بار مقاومتی و موتورهای سنتی بدون اینورتر).
ولتاژ نامی معمولاً ۴۰۰-۴۴۰V AC؛ دمای کاری تا ۴۵°C.
ارزان‌ترین گزینه اما حساس به هارمونیک و اضافه‌ولتاژهای گذرا.

خازن Heavy Duty (APP - All Polypropylene)

ولتاژ نامی بالاتر (۴۸۰V تا ۵۲۵V AC)؛ تحمل ۱۰٪ اضافه‌ولتاژ دائمی.
دمای کاری تا ۵۵°C؛ مناسب پانل‌های برق در سالن‌های بدون تهویه مطبوع.
جریان درایور بالاتر (Overcurrent Capability)؛ مناسب شبکه‌های با درایو VFD، UPS و کوره‌های القایی.

خازن Detuned (همراه راکتور)

در صنایع مدرن با درایو، UPS و منابع الکترونیکی قدرت، هارمونیک‌ها اجتناب‌ناپذیرند. خازن خالص (Pure) بدون راکتور در فرکانس رزونانس با ترانسفورماتور و شبکه، امپدانس بسیار پایین پیدا کرده و جریان‌های ۱.۵ تا ۲ برابر نامی را تحمل می‌کند که منجر به ترکیدگی حرارتی می‌شود.

راکتور ۷٪ (Detuning ۱۸۹Hz): برای شبکه‌های با هارمونیک پنجم و هفتم (درایوهای متداول). فرکانس تنظیم‌شده زیر هارمونیک پنجم (۲۵۰Hz) قرار می‌گیرد.
راکتور ۱۴٪ (Detuning ۱۳۴Hz): برای شبکه‌های با هارمونیک سوم بالا (بارهای نامتعادل، UPS تک‌فاز، لامپ‌های LED ارزان).
همیشه در کارخانه‌های با درایو، بانک Detuned را بر Pure ترجیح دهید.

Fixed یا Automatic: کدام‌یک برای شماست؟

انتخاب بین بانک ثابت (Fixed) و اتوماتیک (Automatic/APFC) به نحوه تغییر بار راکتیو در طول شift بستگی دارد.

بانک Fixed (ثابت): مناسب کارخانه‌های با بار راکتیو نسبتاً ثابت (مانند موتورهای Always-on، پمپ‌های ۲۴ ساعته). ساده، بدون نیاز به رگولاتور و ارزان‌تر.
بانک Automatic (APFC - Automatic Power Factor Controller): مجهز به کنترلر ۶، ۱۲ یا ۱۸ پله (Step) با سوییچینگ هوشمند. برای خطوط تولید با Start/Stop متناوب، سنگ‌شکن‌ها، پرس‌های هیدرولیک و کارخانه‌های چندخطی ضروری است.
هشدار Overcompensation: در بار سبک (شب یا تعطیلات)، اگر پله‌های خازنی بزرگ باشند، Overcompensation رخ می‌دهد و ولتاژ باس‌بار از ۴۰۰V به ۴۳۰-۴۴۰V می‌رسد که به درایوها و لامپ‌ها آسیب می‌زند.

۶ خرابی پرتکرار بانک خازنی و راه‌حل آن

شناسایی علت ریشه‌ای (Root Cause) قبل از تعویض خازن، از تکرار خرابی جلوگیری می‌کند.

ترکیدگی خازن به‌خاطر هارمونیک: بدون راکتور دیتونینگ، امپدانس خازن در فرکانس رزونانس با شبکه بسیار کم می‌شود. راه‌حل: حتماً از بانک Detuned استفاده کنید.
چسبندگی کنتاکتور (Contact Welding): جریان هجومی (Inrush Current) هنگام سوییچینگ خازن، کنتاکت‌ها را می‌سوزاند. راه‌حل: استفاده از Contactor مخصوص خازنی با Pre-insertion Resistor یا سوییچینگ Zero-Crossing.
خرابی کنترلر رگولاتور به‌خاطر CT اشتباه: اگر CT در طرف خروجی (بعد از بانک) نصب شود، کنترلر در حلقه بسته گم می‌شود. راه‌حل: CT همیشه در طرف اولیه (Incoming Side) ترانس و قبل از بانک خازنی نصب شود.
نشتی روغن / بادکردگی خازن: نشانه پایان عمر طبیعی (Electrolyte Dry-out در خازن‌های قدیمی) یا اضافه‌حرارت. راه‌حل: تعویض فوری و بررسی دمای محیط و تهویه پانل.
Blown Fuse بدون تشخیص: اگر فیوز یک پله بسوزد و کنترلر از آن آگاه نباشد، پله‌های باقی‌مانده Overload شده و زنجیره‌وار خراب می‌شوند. راه‌حل: استفاده از Fuse Monitoring یا کنترلر با قابلیت Alarm فیوز.
خوردگی ترمینال‌ها و اتصالات شل: در محیط‌های مرطوب یا با لرزش، مقاومت تماسی افزایش یافته و دمای نقطه اتصال بالا می‌رود. راه‌حل: بازدید دوره‌ای با ترموویژن و استفاده از واشر فنری (Spring Washer).

برنامه نگهداری دوره‌ای (Preventive Maintenance)

یک برنامه نگهداری منظم، عمر بانک خازنی را از ۳-۴ سال به ۸-۱۰ سال افزایش می‌دهد.

اندازه‌گیری ظرفیت خازن: سالانه با LCR Meter ظرفیت هر پله را اندازه بگیرید. افت بیش از ۵٪ نسبت به مقدار نامی نشانه پیری دی‌الکتریک (Dielectric Aging) است.
ترموگرافی حرارتی (Thermography): سالانه با دوربین حرارتی، دمای پله‌ها، کنتاکتورها و باس‌بار را بررسی کنید. اختلاف دمای بیش از ۱۰°C بین پله‌ها نشانه خرابی یا اتصال شل است.
تست فیوز و کنتاکتورها: هر ۶ ماه، مقاومت کنتاکت‌ها (Contact Resistance) را با Micro-ohmmeter اندازه بگیرید. مقاومت بالای ۱۰mΩ نیاز به تعویض دارد.
بازنگری C/K کنترلر: هر سه ماه، با Clamp Meter جریان کل و cos φ را اندازه گرفته و C/K کنترلر را در صورت تغییر بار تنظیم مجدد (Re-tuning) کنید.
بررسی THD شبکه: سالانه با Power Quality Analyzer، THD-V و THD-I را ثبت کنید. افزایش ناگهانی THD نشانه ورود تجهیزات جدید غیراستاندارد است.

محاسبه بازگشت سرمایه (ROI) اصلاح ضریب توان

فرض کنید کارخانه‌ای با مصرف ۵۰۰kW و ضریب توان ۰.۷۵، ماهانه ۲۰۰ میلیون تومان قبض برق پرداخت می‌کند. با جریمه متوسط ۱۵٪، ماهانه ۳۰ میلیون تومان هدر می‌رود.

هزینه نصب بانک ۳۰۰kVAR Detuned حدود ۱۵۰-۲۰۰ میلیون تومان است. با صرفه‌جویی ۳۰ میلیون تومان ماهانه، سرمایه در کمتر از ۶ ماه بازمی‌گردد. علاوه بر آن، کاهش تلفات کابل و افزایش ظرفیت ترانس، سود عملیاتی اضافی ایجاد می‌کند.

نتیجه‌گیری: بانک خازنی بدون راکتور، یک بمب ساعتی است

در کارخانه‌های مدرن با حضور درایو، UPS و منابع الکترونیکی، هارمونیک‌ها اجتناب‌ناپذیرند. نصب بانک خازنی خالص (Pure) بدون راکتور دیتونینگ، معادل نصب یک بمب ساعتی در تابلو برق است؛ دیر یا زود، رزونانس شبکه خازن را از پای درمی‌آورد.

برای انتخاب صحیح: ابتدا THD شبکه را اندازه بگیرید، سپس بر اساس آن راکتور ۷٪ یا ۱۴٪ انتخاب کنید، کنترلر APFC با پله‌های متناسب با بار نصب کنید، CT را در جای درست قرار دهید و برنامه نگهداری دوره‌ای را جدی بگیرید. این کار نه‌تنها جریمه برق را حذف می‌کند، بلکه عمر تجهیزات را افزایش داده و ظرفیت توسعه را آزاد می‌کند.

بانک خازنی بدون راکتور detuning در کارخانه‌ای با درایو، یک ساعت زمان‌دار است — دیر یا زود می‌ترکد. هزینه یک راکتور صحیح، کسری از هزینه تعویض یک بانک سوخته و چند روز توقف تولید است.
