ترموگرافی صنعتی: چگونه با دوربین حرارتی از خرابی ناگهانی جلوگیری کنیم؟

بازرسی دوره‌ای با دوربین ترموویژن، نقاط داغ تابلوهای برق و موتورها را پیش از خرابی شناسایی می‌کند. راهنمای عملی برنامه‌ریزی و تحلیل تصاویر.

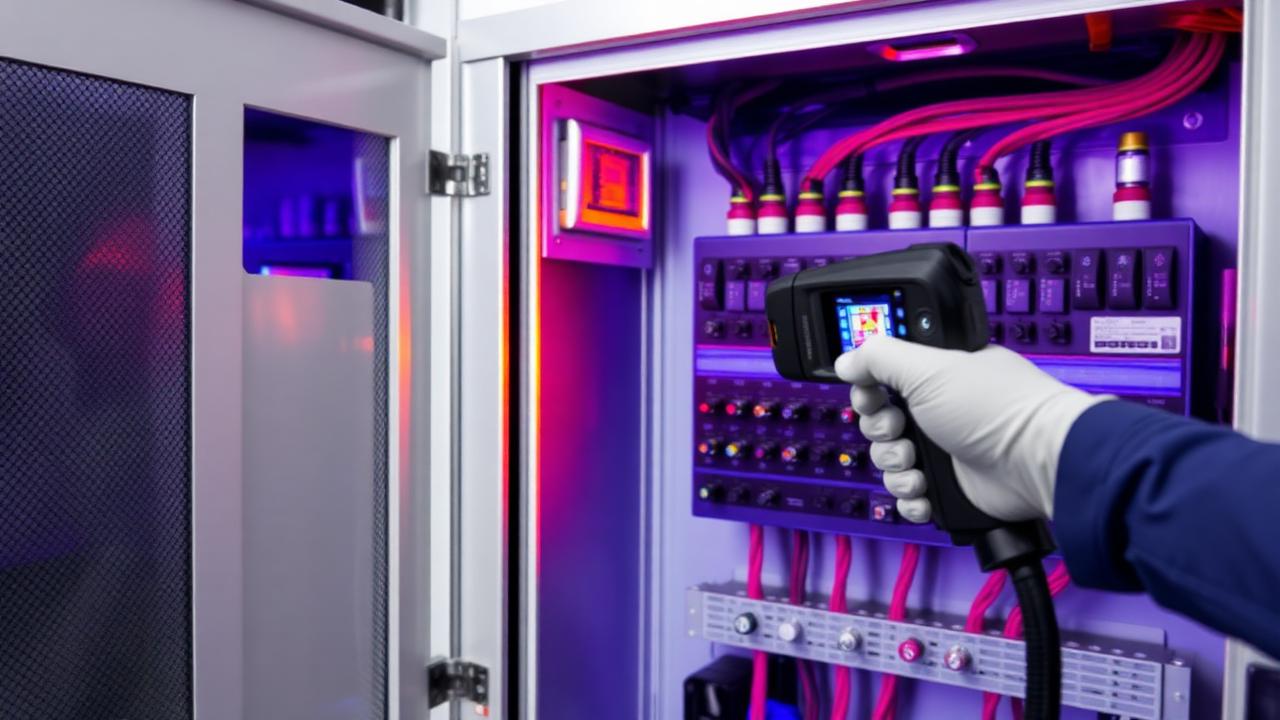

دوربین ترمو ویژن در حال بازرسی تابلوی برق صنعتی

اتصالات شل، خازن‌های فرسوده، یاتاقان‌های در حال خرابی و بریکرهای پیر — همه قبل از خرابی نهایی، گرما تولید می‌کنند. ترموگرافی یا تصویربرداری حرارتی (Infrared Thermography) یکی از مؤثرترین ابزارهای CBM (Condition-Based Maintenance) است که می‌تواند تا ۷۰٪ از خرابی‌های ناگهانی تجهیزات الکتریکی را حذف کند و هزینه نگهداری سالانه را به یک‌سوم برساند. اما یک تصویر حرارتی بدون تفسیر صحیح، فقط یک عکس رنگی است. در این راهنما، از فیزیک پایه تا انتخاب دوربین، تفسیر و گزارش‌نویسی استاندارد را بررسی می‌کنیم.

فیزیک پایه: چرا اتصال شل گرم می‌شود؟

هر اتصال الکتریکی دارای مقاومت تماسی (Contact Resistance) کوچکی است. وقتی این مقاومت به‌خاطر اکسیداسیون، شل شدن پیچ یا کاهش سطح تماس افزایش می‌یابد، طبق قانون Joule (P = I2R) توان تلف‌شده روی همان نقطه به شکل گرما ظاهر می‌شود.

  • مقاومت تماس یک پیچ مسی تمیز: در حدود ۱۰ میکرو اهم. با جریان ۱۰۰ آمپر، تلفات فقط ۰.۱ وات — غیرقابل تشخیص است.
  • مقاومت تماس یک پیچ اکسیده یا شل: در حدود ۱۰۰ تا ۵۰۰ میکرو اهم. با جریان ۱۰۰ آمپر، تلفات ۱۰ تا ۵۰ وات — دمای سطحی ۵۰ تا ۱۵ده درجه سانتی گراد بالاتر از محیط است.
  • قانون thumb: اختلاف ۱۰ درجه سانتی گراد بین دو اتصال هم‌بار (Same Load) نشانه افزایش مقاومت قابل توجه و نیاز به اقدام است.

انتخاب دوربین: چه دستگاهی برای چه کاری؟

انتخاب دوربین بر اساس Resolution حرارتی، دامنه دمایی و لنز باید صورت گیرد:

  • تابلوهای فشار ضعیف (LV Panels) و MCC: رزولوشن ۳۲۰ در ۲۴۰ (۷۶۸۰۰ پیکسل) و NETD (Noise Equivalent Temperature Difference) کمتر از ۵۰ میلی کلوین کافی است. گزینه‌های رایج: FLIR E6-XT، Hikmicro B20 یا Fluke Ti401 PRO.
  • موتور و یاتاقان (Mechanical Inspection): لنز Telephoto (۱۵ درجه FOV) برای فاصله ایمن و دامنه دمایی تا ۶۵۰ درجه سانتی گراد. گزینه‌های حرفه‌ای: FLIR E96 (۶۴۰ در ۴۸۰) یا Fluke Ti480 PRO با MSX Enhancement.
  • خطوط فشار قوی (HV) و پست برق: دوربین‌های با لنز اپتیکال زوم و فیلتر UV برای تشخیص Corona Discharge (Partial Discharge). گزینه: UltraVision UVi یا CorDEX ToughPix.
  • بازرسی پنل خورشیدی (PV Arrays): دوربین با لنز Wide (۴۲ درجه FOV) و قابلیت Drone-mount (مانند DJI Zenmuse XT2 یا FLIR Vue TZ20) برای پوشش سریع آرایه‌های بزرگ. Hot Cell در پنل نشانه PID یا Shading است.

۵ اشتباه کشنده در تفسیر تصویر حرارتی

این اشتباهات باعث False Negative (نادیده گرفتن خرابی) یا False Positive (تعمیر غیرضروری) می‌شوند:

  1. نادیده گرفتن ضریب Emissivity (اپسیلون): مس براق ضریب حدود ۰.۰۵ دارد و دمای واقعی را به‌شدت دستکاری می‌کند (مثلاً ۱۵۰ درجه واقعی را ۴۰ درجه نشان می‌دهد). روی سطوح فلزی براق، نوار الکتریکی مات (Electrical Tape Matte Black با ضریب ۰.۹۵) بچسبانید و از آن نقطه Measurement بگیرید.
  2. بازرسی در بار کم (Low Load): بار باید حداقل ۴۰٪ نامی باشد تا اختلاف دما مشخص شود. در بار کم، جریان پایین است و اختلاف دما ناچیز است. ایده‌آل: بالای ۶۰٪ بار نامی.
  3. مقایسه نکردن فازها: اختلاف بیش از ۱۰ درجه سانتی گراد بین سه فاز معنی‌دار است و معمولاً ریشه در عدم تعادل بار (Load Imbalance)، اتصال شل یا مقاومت نامتقارن دارد. مقایسه A-B-C الزامی است.
  4. تفسیر مطلق دما به جای اختلاف دما: معیار خرابی، اختلاف دما با محیط (Delta T ambient) یا قرینه (Delta T symmetrical) است، نه عدد مطلق. یک باس‌بار ۶۰ درجه در محیط ۴۵ درجه خطرناک‌تر از ۸۰ درجه در محیط ۲۰ درجه نیست.
  5. ثبت نکردن جریان لحظه‌ای: بدون دانستن آمپر هر فاز (I)، نمی‌توان شدت خرابی را در بازرسی‌های بعدی مقایسه یا پیش‌بینی کرد. روند تغییرات تلفات فقط با داشتن آمپر و اختلاف دما معنی‌دار است.

طبقه‌بندی شدت خرابی: استاندارد NETA

استاندارد NETA (InterNational Electrical Testing Association) طبقه‌بندی زیر را بر اساس اختلاف دما (Delta T) نسبت به قرینه (Similar Component under Same Load) پیشنهاد می‌کند:

  • اختلاف دما تا ۱ درجه سانتی گراد: طبیعی، نیاز به اقدام ندارد.
  • اختلاف دما بین ۱ تا ۳ درجه سانتی گراد: کم‌خطر، پایش دوره‌ای.
  • اختلاف دما بین ۴ تا ۱۵ درجه سانتی گراد: متوسط، تحت نظر و بازرسی مجدد در ۹۰ روز.
  • اختلاف دما بین ۱۶ تا ۴۰ درجه سانتی گراد: جدی، نیاز به تعمیر در اولین فرصت برنامه‌ریزی‌شده (Planned Shutdown).
  • اختلاف دما بالای ۴۰ درجه سانتی گراد: بحرانی، خطر قریب‌الوقوع (Imminent Failure) — اقدام اضطراری (Emergency Action) قبل از خرابی نهایی.

گزارش‌نویسی استاندارد: ۷ عنصر الزامی

یک گزارش ترموگرافی حرفه‌ای باید برای هر یافته (Finding) شامل این ۷ عنصر باشد. بدون هر یک، عدد دما بی‌معنی است:

  1. عکس مرئی (Visual Image): تصویر RGB هم‌زاویه با تصویر حرارتی برای شناسایی دقیق نقطه.
  2. عکس حرارتی (Thermal Image): با پالت رنگی استاندارد (Ironbow یا Rainbow) و بازه مشخص.
  3. شرایط بار (Load Conditions): جریان لحظه‌ای هر فاز (I_A و I_B و I_C) و درصد بار نامی.
  4. دمای محیط (Ambient Temperature): برای محاسبه اختلاف دما با محیط.
  5. ضریب Emissivity (اپسیلون): مقدار تنظیم‌شده روی دوربین و روش اندازه‌گیری (Tape یا Table).
  6. فاصله دوربین (Distance): برای محاسبه Spot Size Ratio و دقت مکانی.
  7. محاسبه اختلاف دما و طبقه شدت: اختلاف دما نسبت به قرینه یا محیط + طبقه NETA + توصیه اقدام (Action Recommendation).

نرم‌افزارهای FLIR Thermal Studio Pro و Fluke SmartView 4 PRO امکان تولید خودکار گزارش‌های استاندارد با Template قابل تنظیم را فراهم می‌کنند.

نتیجه‌گیری

ترموگرافی یک ابزار قدرتمند است، اما فقط در دستان کسی که فیزیک جریان، اهمیت Emissivity، شرایط بار و استاندارد NETA را می‌شناسد. یک تصویر حرارتی بدون این چهار عنصر — عکس مرئی، عکس حرارتی، شرایط بار و ضریب Emissivity — فقط یک عکس رنگی است، نه یک سند تصمیم‌گیری.

یک گزارش ترموگرافی استاندارد، عکس مرئی، عکس حرارتی، شرایط بار و ضریب Emissivity را همزمان ثبت می‌کند — بدون این چهار، عدد دما بی‌معنی است.
