هارمونیک‌های درایو VFD: چگونه بدون جریمه برق، به خط تولید درایو اضافه کنیم؟

نصب بی‌برنامه درایوهای دور متغیر می‌تواند THD شبکه را تا ۴۰٪ بالا ببرد. مرور راهکارهای عملی: راکتور، فیلتر پسیو و درایو AFE.

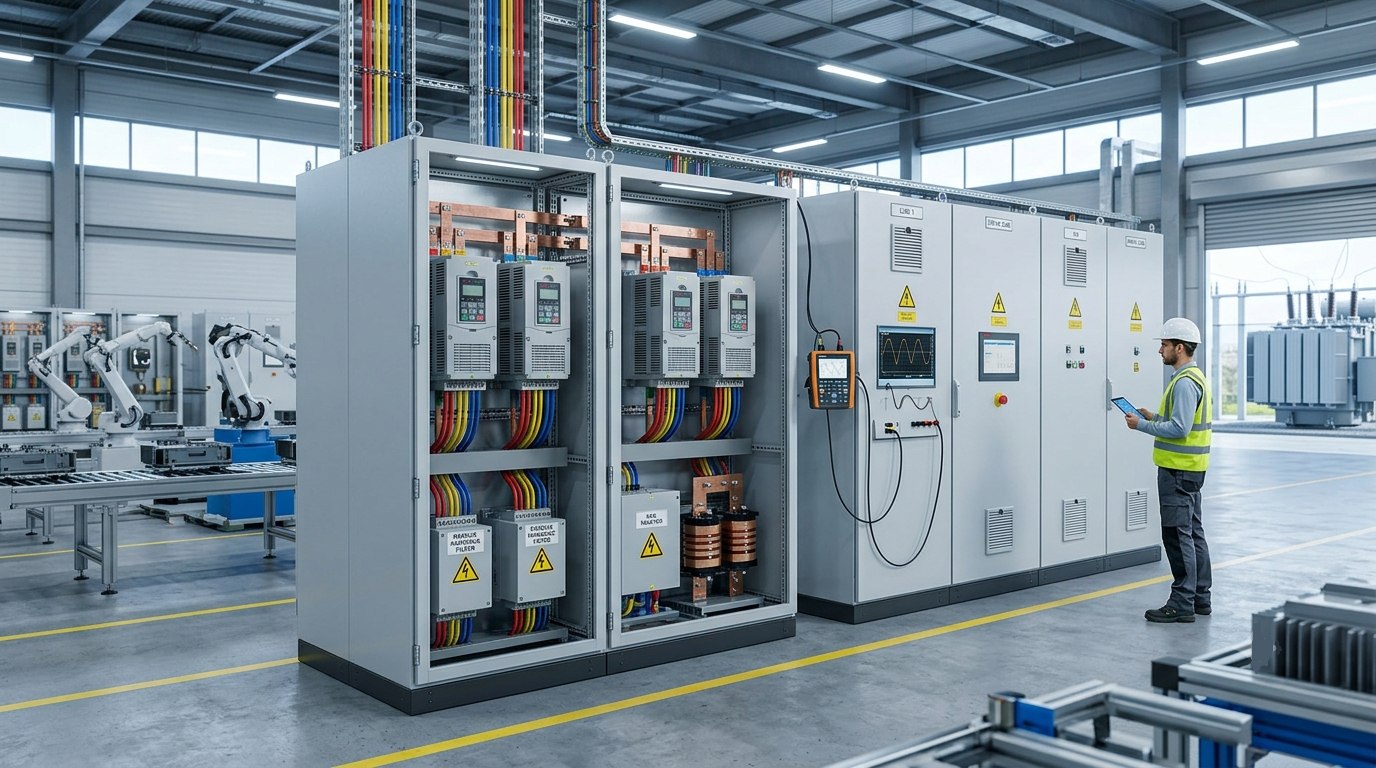

درایوهای دور متغیر یا VFD به‌سرعت در حال جایگزینی روش‌های کلاسیک کنترل موتور هستند؛ اما همان نیمه‌هادی‌هایی که ۲۰ تا ۵۰ درصد صرفه‌جویی انرژی می‌آورند، منبع اصلی ایجاد هارمونیک در شبکه برق نیز هستند. اگر این هارمونیک‌ها مدیریت نشوند، علاوه بر جریمه صنعت برق کشور مطابق با آیین‌نامه وزارت نیرو، باعث گرم شدن ترانسفورماتور و پدیده Derating، خرابی خازن‌های اصلاح ضریب توان به دلیل Overheating و سوختن موتورهای مجاور می‌شوند. در این راهنما، از فیزیک مفاهیم THD تا سه راهکار کاهش آن و انتخاب درست درایوهای AFE را بررسی می‌کنیم.

مفهوم THD چیست و چرا ترانسفورماتورها را می‌سوزاند؟

عبارت THD یا Total Harmonic Distortion نشان‌دهنده نسبت مجموع جریان‌های هارمونیکی به مؤلفه اصلی فرکانس شبکه است. درایوهای VFD با بخش یکسوساز Rectifier دیودی یا IGBT، جریان پالسی غیرسینوسی از شبکه می‌کشند که حاوی هارمونیک‌های مرتبه ۵ و ۷ و ۱۱ و ۱۳ است:

• بخش THD-V مربوط به ولتاژ: هارمونیک ولتاژ باعث بروز Overheating در موتورها، ایجاد Vibration شدید و نویز صوتی در ترانسفورماتورها می‌شود. استاندارد بین‌المللی IEEE 519 سقف ۵ درصد را برای این شاخص در نقطه اتصال مشترک کارخانه توصیه می‌کند.
• بخش THD-I مربوط به جریان: هارمونیک جریان باعث کاهش ظرفیت مفید ترانسفورماتور یا همان Derating به میزان ۲۰ تا ۳۰ درصد، گرم شدن سیم نول در سیستم‌های ۳ فاز ۴ سیمه و رخ دادن Trip ناخواسته در کلیدهای حفاظتی خط می‌شود.
• اثر مخرب بر موتورهای مجاور: هارمونیک‌های حاصل از کارکرد VFD یک موتور می‌تواند از طریق باس‌بار مشترک به موتورهای دیگر نفوذ کرده و باعث پدیده Bearing Current یا جریان‌های بلبرینگ و پوسیدگی گریس مفاصل مکانیکی شود.

۳ راهکار کاهش هارمونیک شبکه از ساده تا حرفه‌ای

انتخاب راهکار بهینه باید بر اساس سطح مقادیر فعلی هارمونیک، بودجه در دسترس و نوع کاربری تجهیزات صورت گیرد:

1. استفاده از راکتور خط یا AC Line Reactor: ساده‌ترین و ارزان‌ترین گزینه ممکن است. قرارگیری یک سلف سری در ورودی درایو باعث Smoothing جریان و کاهش شاخص THD-I از محدوده ۸۰ درصد به نزدیک ۳۵ درصد می‌شود. هزینه این روش بسیار پایین بوده و نصب آسانی دارد؛ اما برای رسیدن به مقادیر زیر ۱۰ درصد کافی نیست و باعث افت ولتاژ یا Voltage Drop در خط می‌شود.
2. استفاده از فیلتر هارمونیک پسیو یا Passive Harmonic Filter: ترکیبی از راکتور، خازن و مقاومت که روی فرکانس هارمونیک‌های مرتبه ۵ و ۷ تنظیم شده است. این روش برای کاربری‌های با گشتاور ثابت یا Constant Torque و بارهای پایدار مناسب بوده و هارمونیک جریان را به زیر ۸ درصد می‌رساند. محدودیت آن در بارهای متغیر پمپ و فن است که ریسک تشدید یا Resonance با شبکه را دارد.
3. استفاده از درایوهای پیشرفته AFE یا Active Front End: گران‌ترین اما مؤثرترین روش مهندسی است. این درایوها با بخش یکسوساز فعال IGBT Active Rectifier جریان سینوسی تقریباً کاملی با THD-I کمتر از ۵ درصد از شبکه می‌کشند و قابلیت Regenerative Braking یا بازگرداندن انرژی ترمز به شبکه را دارند.

سیستم‌های AFE چه زمانی انتخاب درستی برای کارخانه هستند؟

انتخاب فناوری AFE صرفاً برای کاهش هارمونیک نیست؛ بلکه در کاربری‌های خاص نرخ بازگشت سرمایه یا ROI بسیار قوی ایجاد می‌کند:

• بارهای با ترمزگیری زیاد و پدیده High Regenerative Duty: کاربری‌هایی مانند جرثقیل و کلیدهای Hoist یا Crane، آسانسورهای صنعتی، سانتریفیوژهای بزرگ با توقف سریع و خطوط نورد یا Rolling Mill که در آن‌ها انرژی ترمز به جای تلف شدن در مقاومت‌های الکتریکی به شبکه بازمی‌گردد.
• صنایع با الزامات سختگیرانه: بیمارستان‌ها، دیتاسنترها و صنایع حساسی که رعایت استاندارد THD-I کمتر از ۵ درصد در آن‌ها الزامی است.
• نرخ بازگشت سرمایه: در کاربری‌هایی با درصد زمان ترمزگیری بالاتر از ۳۰ درصد، درایوهای AFE در مدت ۲ تا ۳ سال هزینه اولیه خود را با صرفه‌جویی انرژی و حذف مقاومت‌های صنعتی جبران می‌کنند.
• محدودیت‌های فنی: سیستم‌های AFE نیازمند نصب فیلترهای ورودی خاص مانند LCL Filter و رله‌های حفاظتی پیچیده‌تر هستند و به دلیل نویز سوئیچینگ بالاتر، به شیلدینگ دقیق نیاز دارند.

نحوه اندازه‌گیری شاخص THD پیش و پس از نصب تجهیزات

هرگونه ادعای کاهش هارمونیک بدون فرآیند سنجش معتبر صرفاً یک فرض است. روش صحیح ارزیابی شامل موارد زیر می‌شود:

• استفاده از دستگاه Power Quality Analyzer: به کارگیری تجهیزات پیشرفته پرتابل مانند مدل‌های برند Fluke یا Hioki جهت اندازه‌گیری دقیق هارمونیک‌های فرد و زوج از مرتبه ۲ تا ۵۰ به همراه سنجش ضریب توان و Flicker خط.
• تعیین درست نقطه اندازه‌گیری: انجام سنجش در نقطه اتصال مشترک یا همان PCC یعنی محلی که VFD به شبکه داخلی کارخانه متصل می‌شود. فرآیند اندازه‌گیری باید قبل و بعد از فیلتر به صورت جداگانه صورت گیرد.
• بررسی شرایط بار موتور: اندازه‌گیری داده‌ها در شرایط بار کامل، ۷۵ درصد و ۵۰ درصد توان نامی؛ چرا که مقادیر THD در بارهای پایین به دلیل امپدانس نسبی بالاتر معمولاً درصد بیشتری را نشان می‌دهند.
• مستندسازی و گزارش‌گیری: تنظیم گزارشات طبق استانداردهای مرجع بین‌المللی که باید شامل مقادیر ولتاژ، جریان، شاخص کلی TDD و تفکیک هارمونیک‌های فرد برای هر مرتبه باشد.

نتیجه‌گیری

استفاده از درایوهای VFD بدون مدیریت هارمونیک یک شمشیر دولبه در صنعت است؛ چرا که صرفه‌جویی انرژی را با هزینه Derating ترانسفورماتور و جریمه‌های سنگین برق همراه می‌کند. استفاده از Line Reactor برای رسیدن به محدوده ۳۵ درصد، فیلترهای پسیو برای زیر ۱۰ درصد و سیستم‌های AFE برای کاربردهای بازیابی انرژی با هارمونیک زیر ۵ درصد گزینه‌های منطقی هستند. پیش از هرگونه خرید، ابتدا وضعیت شبکه را با یک تحلیل‌گر کیفیت توان ارزیابی کنید.

اندازه‌گیری شاخص‌های توان پیش و پس از نصب تجهیزات حفاظتی، تنها راه علمی اثبات کارایی فیلترها در صنایع است.
